Toyota Corolla E150 Airbag-Steuergerät Reparatur

Was ist ein Toyota Corolla E150 Airbag-Steuergerät?

Das Toyota Corolla E150 Airbag-Steuergerät ist die zentrale Sicherheitseinheit Ihres Fahrzeugs, die bei einem Unfall alle Insassen-Rückhaltesysteme wie Airbags und Gurtstraffer gezielt aktiviert. Es überwacht kontinuierlich Crash-Sensoren, speichert wichtige Unfall- und Diagnosedaten und gewährleistet die einwandfreie Funktion aller Sicherheitsmodule im Toyota Corolla E150. Es ist unverzichtbar für die Insassensicherheit.

Diese elektronische Kontrolleinheit, auch als SRS-ECU bekannt, analysiert permanent die von verschiedenen Sensoren im Fahrzeug gelieferten Informationen. Bei einer Kollision entscheidet das Steuergerät in Millisekunden über die korrekte Auslösung der passiven Sicherheitssysteme.

Eine ordnungsgemäße Funktion des Airbag-Steuergeräts ist entscheidend, um die maximale Sicherheit für alle Fahrzeuginsassen zu gewährleisten. Ohne ein funktionierendes Steuergerät können Airbags im Ernstfall nicht auslösen.

Warum ist das Toyota Corolla E150 Airbag-Steuergerät defekt?

Ein Toyota Corolla E150 Airbag-Steuergerät kann defekt sein, weil es nach einem Unfall Crash-Daten speichert, die eine Neuinitialisierung erfordern, oder weil elektronische Komponenten altersbedingt versagen. Häufige Ursachen sind interne Schaltkreisfehler, Überspannungen oder auch Feuchtigkeitseintritt, die zu einem Systemausfall der Sicherheitsfunktionen führen können. Ein Defekt äußert sich oft durch eine leuchtende Airbag-Kontrollleuchte im Armaturenbrett.

Nach einem Unfall ist das Airbag-Steuergerät blockiert, da es die Crash-Daten unwiderruflich im internen Speicher ablegt. Diese Blockade dient der Sicherheit und verhindert eine unbeabsichtigte Auslösung.

Weitere Gründe für einen Defekt können Softwarefehler sein oder Probleme mit der Stromversorgung, die die Funktionalität des Moduls beeinträchtigen. Eine professionelle Diagnose ist hierfür unerlässlich.

Häufige Fehlercodes bei der Toyota Corolla E150 Airbag-Steuergerät Reparatur

Bei der Toyota Corolla E150 Airbag-Steuergerät Reparatur treten spezifische Fehlercodes auf, die direkt auf Probleme mit dem Steuergerät selbst hindeuten, anstatt auf Sensoren oder andere Komponenten. Diese Codes erfordern oft eine gezielte Diagnose und Reparatur des Airbag-Steuergeräts, um die volle Funktionalität des Sicherheitssystems wiederherzustellen und die leuchtende Airbag-Kontrollleuchte zu löschen.

Hier sind relevante und bestätigte Steuergerätespezifische Fehlercodes, die das Airbag-Steuergerät (Airbag ECU) betreffen:

• B1000 → Steuergerät Kommunikationsfehler → Signalverbindung des Airbag-ECU gestört.
• B1920 → Kurzschluss im Airbag hinten links (P/T) - Circuit → Fehler im Zündkreis des Airbags, vom Steuergerät ausgehend.
• B1921 → Unterbrechung im Airbag hinten links (P/T) - Circuit → Fehlende Verbindung im Zündkreis des Airbags, signalisiert vom ECU.
• B1922 → Kurzschluss gegen Masse im Airbag hinten rechts (P/T) - Circuit → Unerwünschte Masseverbindung im Zündkreis, registriert vom Airbag-Steuergerät.
• B1923 → Kurzschluss gegen Batterie (12V) im Airbag hinten rechts (P/T) - Circuit → Direkter Stromanschlussfehler im Airbag-Zündkreis.
• B1925 → Kurzschluss im Airbag hinten rechts (PIT) - Circuit → Allgemeiner Kurzschluss im Airbag-Zündkreis des Steuergeräts.
• B1926 → Unterbrechung im Airbag hinten rechts (P/T) - Circuit → Offener Stromkreis im Airbag-Zündsystem, von der ECU erkannt.
• B1927 → Kurzschluss gegen Masse im Airbag hinten rechts (P/T) - Circuit → Fehlerhafte Masseverbindung am Airbag-Zündkreis.
• B1928 → Kurzschluss gegen Batterie im Airbag hinten rechts (P/T) - Circuit → Direktspannung auf dem Airbag-Zündkreis.

Diese Codes werden mit einem speziellen OBD-II Diagnose-Tool ausgelesen, das Toyota-spezifische B-Codes verarbeiten kann. Eine genaue Fehleranalyse ist für die erfolgreiche Toyota Corolla E150 Airbag-Steuergerät Reparatur unerlässlich.

Welche Teilenummern bei der Toyota Corolla E150 Airbag-Steuergerät Reparatur gibt es?

Für die Toyota Corolla E150 Airbag-Steuergerät Reparatur sind exakte OEM-Teilenummern entscheidend, da diese Module fahrzeugspezifisch codiert sind und Kompatibilität gewährleisten. Es gibt mehrere Originalteilenummern von Toyota und seinen Zulieferern wie TRW oder Autoliv, die für Modelle der Baujahre ca. 2006–2012 verifiziert wurden und unbedingt für einen korrekten Austausch oder eine Reparatur abgeglichen werden müssen.

Ein Austausch oder eine Reparatur sollte ausschließlich mit den exakt passenden Teilenummern erfolgen, um die Funktionalität des Sicherheitssystems zu gewährleisten. Airbag-Steuergeräte sind nicht universell kompatibel.

Hier sind die verifizierten und sicheren Airbag-Steuergeräte-Teilenummern für den Toyota Corolla E150 (sowie nahe verwandte, kompatible Modelle):

• 89170-12160 (Toyota – Original OEM Airbag-Steuergerät)
• 89170-02180 (TRW – Original OEM Airbag-Steuergerät, Zulieferer)

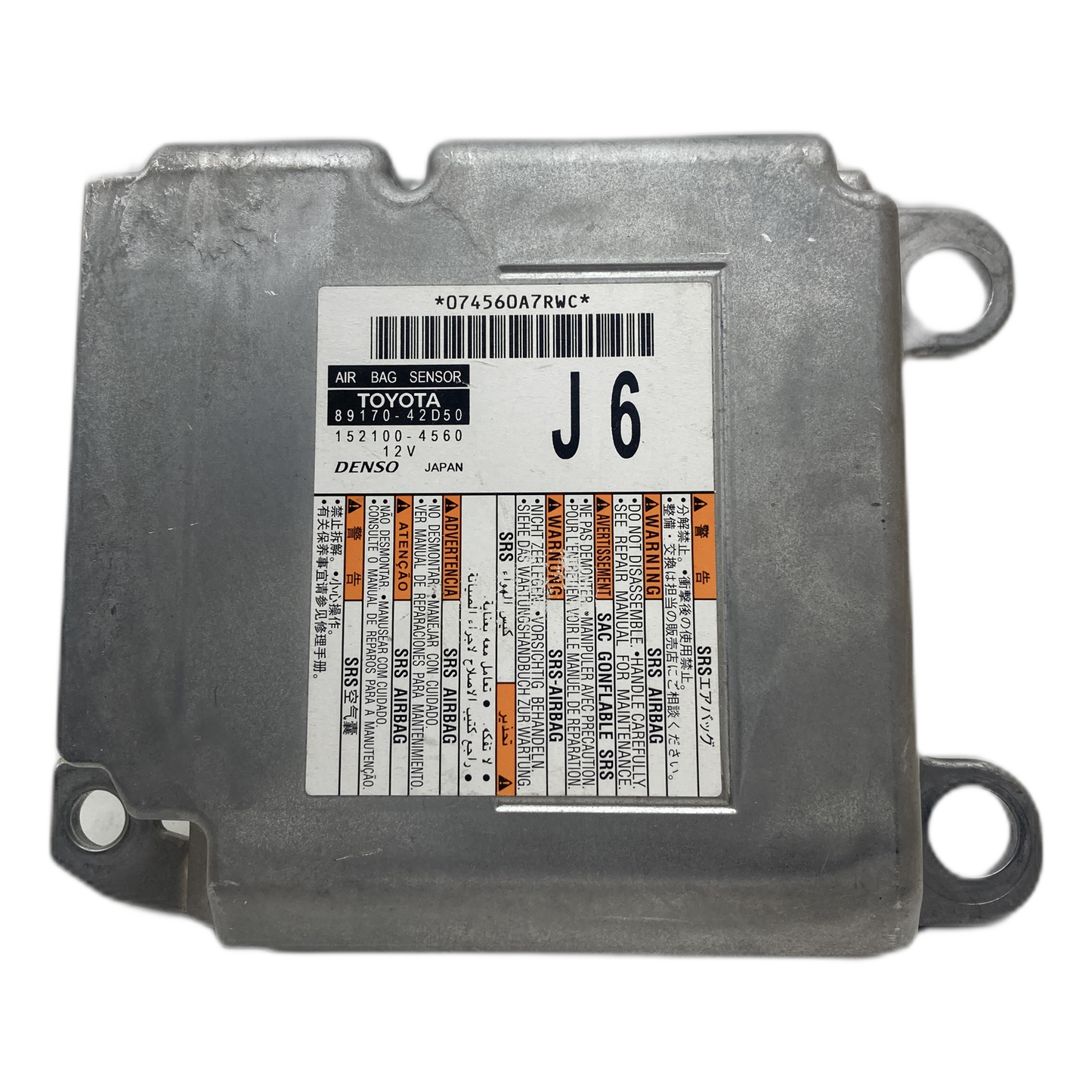

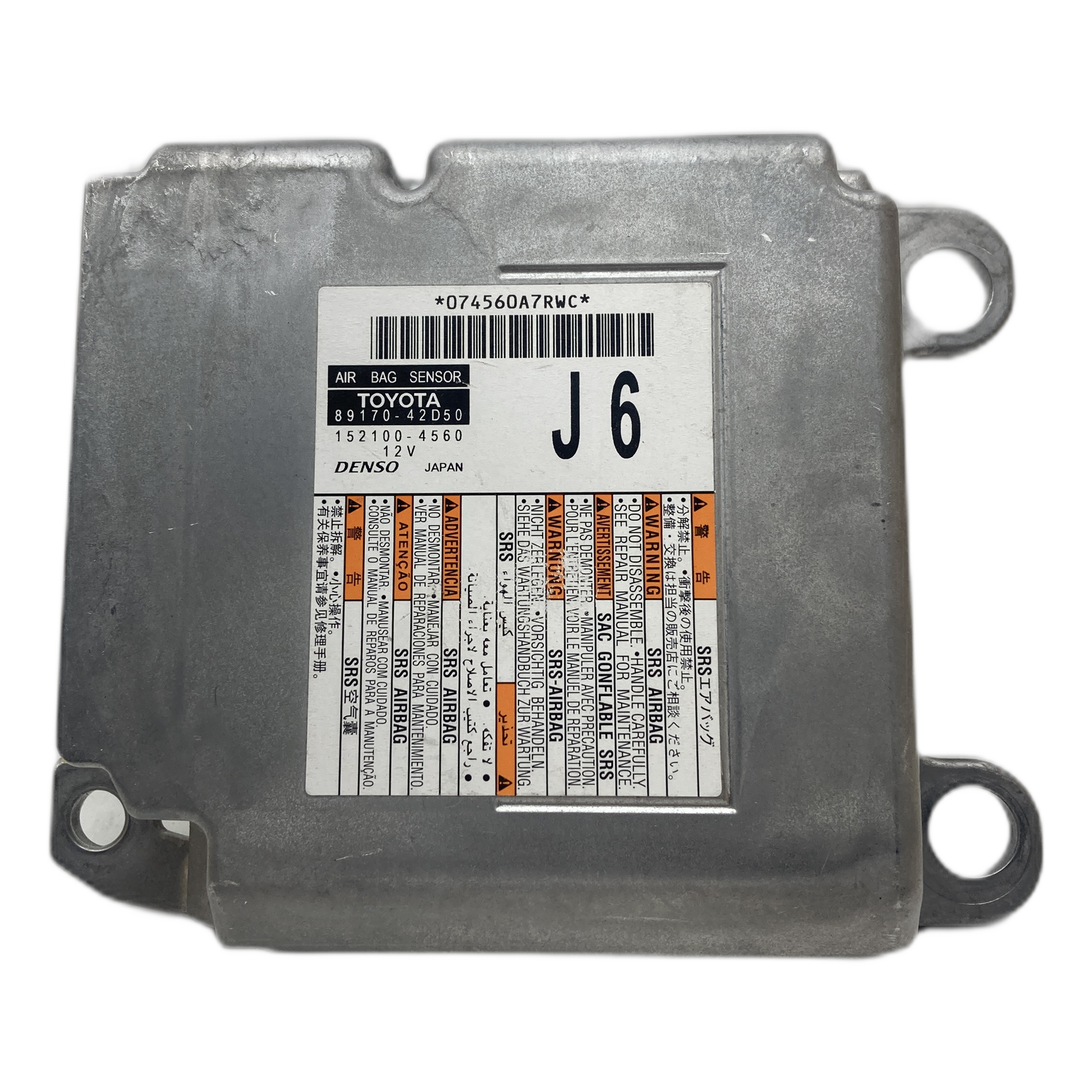

• 89170-42D50 (Toyota / Zulieferer – Original OEM Airbag-Steuergerät)
• 152100-4560 (Autoliv – Original OEM Nummer, Zulieferer zu 8917042D50)
• 89170-0F042 (Toyota – Original OEM Airbag-Steuergerät, auch für verwandte Baureihen)
• 85942-12010 (Toyota – Original OEM Airbag-Steuergerät, auch für verwandte Baureihen)
• 89170-02N50 (Toyota – Original OEM Airbag-Steuergerät, auch für spätere Corolla-Modelle)

Die Angabe der korrekten Teilenummer ist der erste Schritt zur erfolgreichen Diagnose und Durchführung einer Toyota Corolla E150 Airbag-Steuergerät Reparatur.

Funktionsweise des Toyota Corolla E150 Airbag-Steuergeräts

Das Toyota Corolla E150 Airbag-Steuergerät ist das Herzstück des Insassenschutzsystems und analysiert permanent Daten von Crash-Sensoren, um bei einer Kollision in Sekundenbruchteilen die benötigten Airbags und Gurtstraffer gezielt auszulösen. Es führt zudem eine Selbstdiagnose des gesamten Systems durch und signalisiert Fehler über die Kontrollleuchte.

Das Modul speichert wichtige Crash-Daten im internen EEPROM, die nach einem Unfall für die Diagnose ausgelesen werden können. Diese Daten müssen nach der Reparatur gelöscht werden, damit das Steuergerät wieder einsatzbereit ist.

Das Steuergerät kommuniziert über den CAN-Bus mit anderen Fahrzeugsteuergeräten und überwacht kontinuierlich den Zustand des Airbag-Systems, um maximale Sicherheit zu gewährleisten.

Einbau und Position des Toyota Corolla E150 Airbag-Steuergeräts

Das Toyota Corolla E150 Airbag-Steuergerät ist üblicherweise zentral im Fahrzeugboden unter der Mittelkonsole oder den Vordersitzen montiert, um eine präzise Messung der Aufprallkräfte zu gewährleisten. Seine Position ist entscheidend für die korrekte Funktion der Crash-Erkennung und die sichere Auslösung der Airbags.

Der Zugang zum Steuergerät erfordert oft das Entfernen der Mittelkonsole oder von Sitzen, was eine sorgfältige Handhabung erfordert. Es ist mit Mehrfachsteckverbindern an den CAN-Bus, die Fahrzeugbatterie, Zündkreise der Airbags und Gurtstraffer sowie an die verschiedenen Crash-Sensoren angeschlossen.

Beim Ein- und Ausbau müssen unbedingt die Herstellervorgaben und Sicherheitsrichtlinien beachtet werden, da das System hochempfindlich ist.

Vorteile einer Toyota Corolla E150 Airbag-Steuergerät Reparatur

Die Reparatur eines Toyota Corolla E150 Airbag-Steuergeräts bietet eine kostengünstige und umweltfreundliche Alternative zum teuren Neukauf, insbesondere wenn es sich um einen Defekt durch gespeicherte Crash-Daten handelt. Durch die fachgerechte Instandsetzung kann das Originalmodul wieder voll funktionsfähig gemacht werden, ohne dass eine Neucodierung auf das Fahrzeug notwendig ist.

Eine Reparatur ermöglicht es, die ursprüngliche Codierung und Fahrgestellnummer-Programmierung des Steuergeräts zu erhalten. Dies spart Zeit und zusätzliche Kosten, die bei der Neuprogrammierung eines Ersatzteils anfallen würden.

Zudem ist die Reparatur oft deutlich schneller als die Beschaffung eines neuen Originalteils, was die Ausfallzeit Ihres Toyota Corolla E150 erheblich verkürzt und die Umwelt schont.
