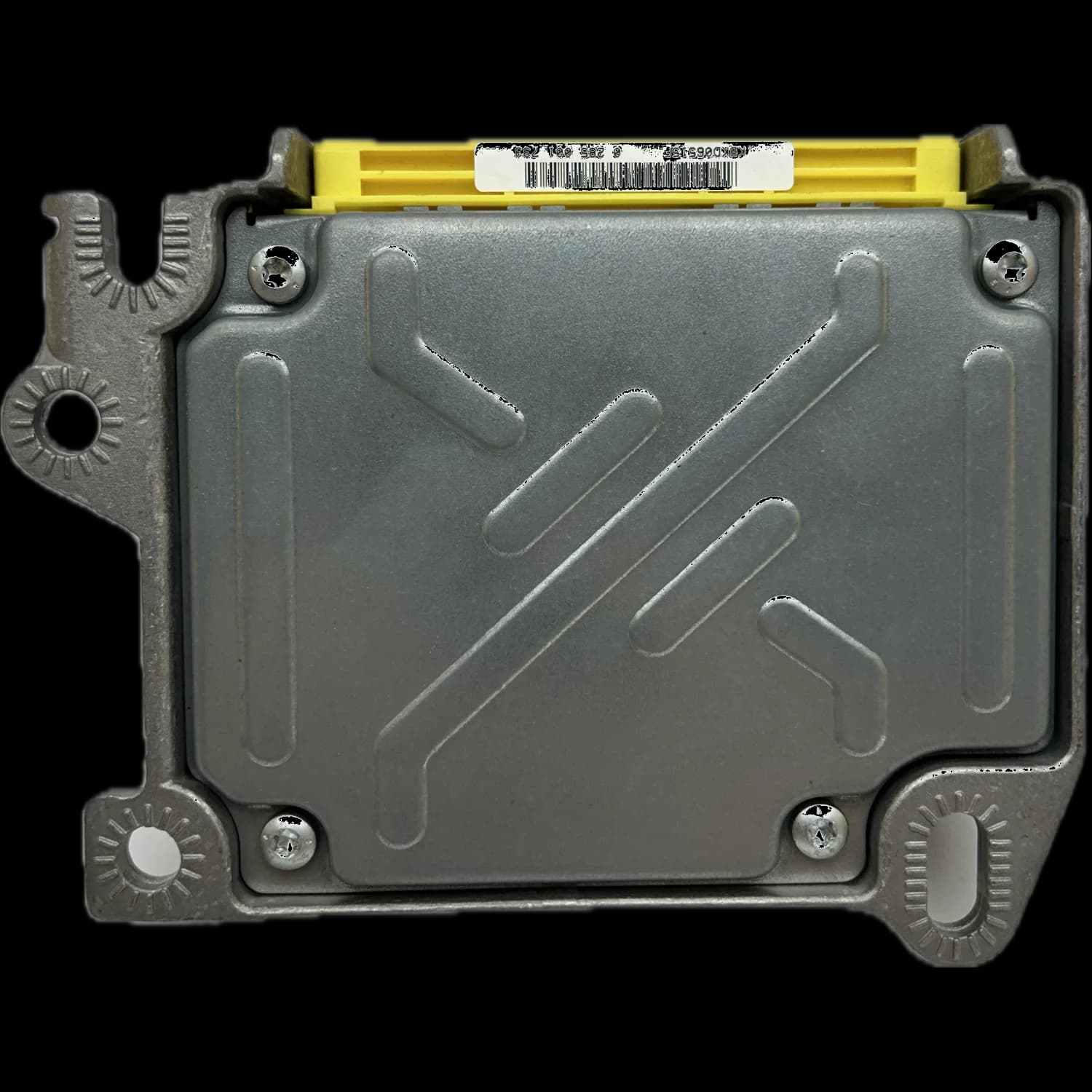

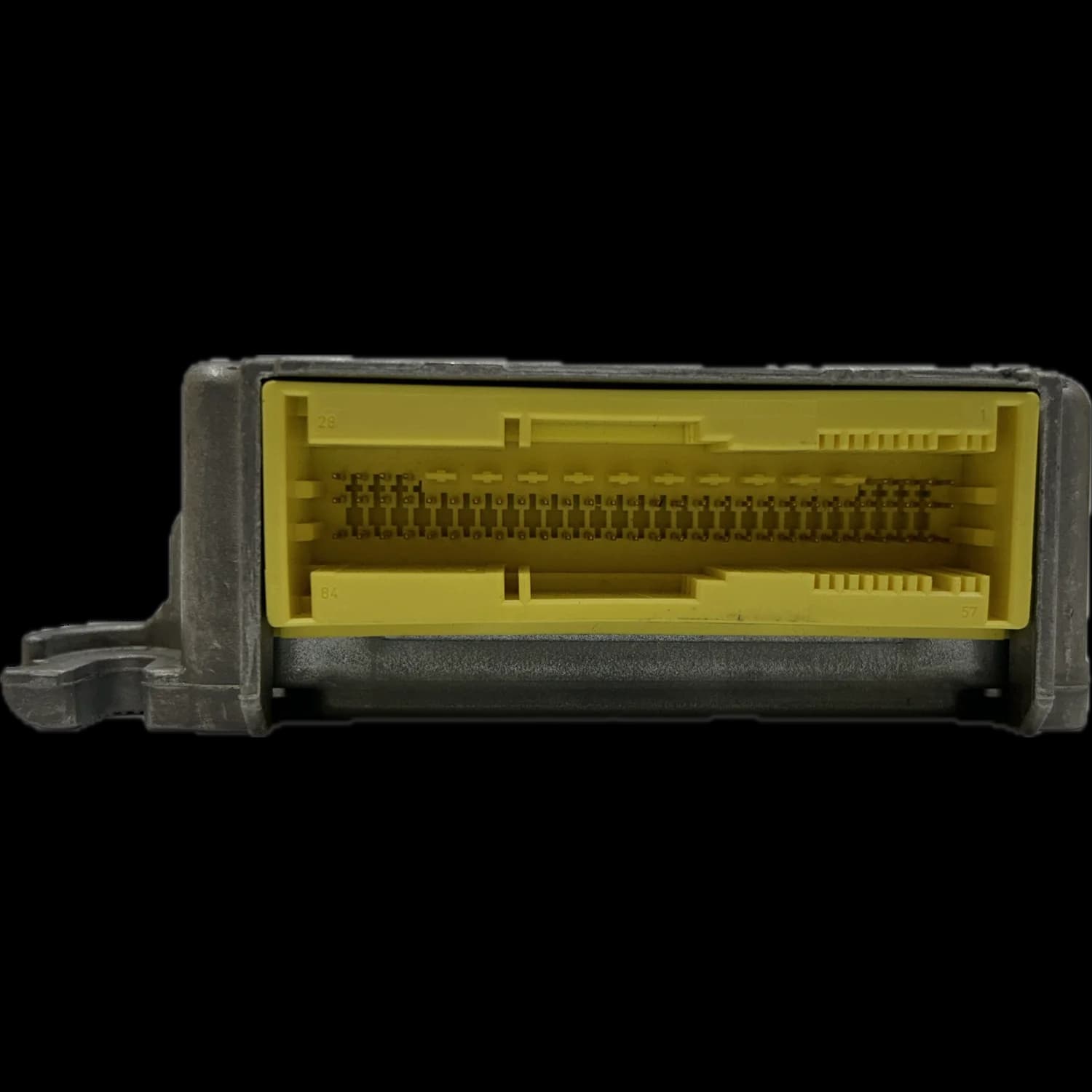

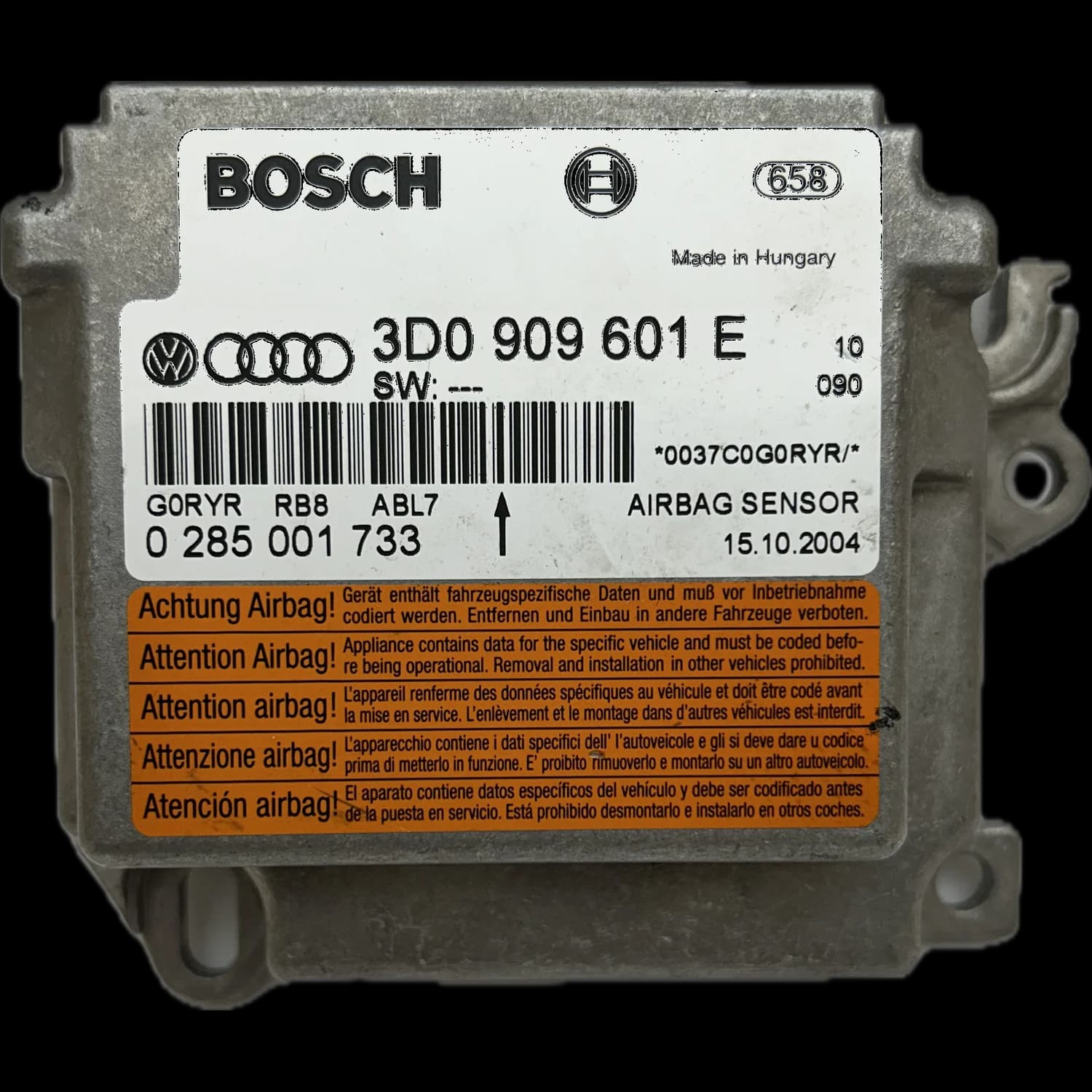

Airbag-Steuergerät mit der Teilenummer 3D0 909 601 E

Welche Funktion hat das Airbag-Steuergerät 3D0 909 601 E?

Das Steuergerät mit der Teilenummer 3D0 909 601 E ist die zentrale Steuereinheit für das passive Sicherheitssystem (SRS - Supplemental Restraint System) in Fahrzeugen des VW-Konzerns, insbesondere in Oberklasse-Modellen. Es verarbeitet die Daten der Beschleunigungs- und Drucksensoren, um im Falle eines Unfalls die Airbags und pyrotechnischen Gurtstraffer präzise und zeitgerecht auszulösen.

Als Gehirn des Rückhaltesystems überwacht es permanent alle angeschlossenen Komponenten, von den Crash-Sensoren in der Fahrzeugfront und den Seiten bis hin zu den einzelnen Airbag-Modulen und Gurtstraffern. Jede Unregelmäßigkeit, sei es ein elektrischer Fehler oder ein Systemausfall, wird sofort erkannt und durch das Aufleuchten der Airbag-Warnleuchte im Kombiinstrument signalisiert.

Technisch wird dieses Steuergerät im Fahrzeugnetzwerk unter der Diagnose-Adresse 15 (Airbag) angesprochen. In Diagnosesystemen wie VCDS wird es oft durch die zugehörige Labeldatei DRV\3D0-909-601.lbl identifiziert, was seine feste Verankerung in der VAG-Fahrzeugelektronik bestätigt.

Warum fällt das Steuergerät 3D0 909 601 E aus? Typische Fehlerbilder

Der häufigste Grund für einen Ausfall des Steuergeräts 3D0 909 601 E ist das Speichern von Crash-Daten nach einem Unfall. Weitere Ursachen sind interne elektronische Defekte, die von Spannungsproblemen bis zu Kommunikationsfehlern reichen, sowie Störungen in der Peripherie, die zu dauerhaften Fehlereinträgen führen.

Nach einer Airbag-Auslösung setzt das Gerät eine sogenannte "Crash-Flag" im internen Speicher (EEPROM/Flash). Dieser Eintrag ist permanent und kann mit normalen Werkstatt-Testern nicht gelöscht werden. Das Steuergerät sperrt sich aus Sicherheitsgründen selbst und meldet einen internen, nicht löschbaren Fehler. Dies ist eine beabsichtigte Funktion und kein Softwarefehler.

Elektronische Defekte auf der Platine sind ebenfalls eine gängige Ursache. Dazu gehören Probleme mit der Spannungsversorgung, oft dokumentiert durch den Fehlercode 00668 (Bordnetz Klemme 30), Kurzschlüsse oder Unterbrechungen in den Zündkreisen der Airbags und Gurtstraffer oder ein kompletter Ausfall der Kommunikation über den CAN-Bus. Auch eine Verpolung der Batterie kann zu irreparablen Schäden führen.

Manchmal liegt die Ursache außerhalb des Steuergeräts, führt aber dennoch zu dessen Blockade. Sporadische Kontaktfehler durch Kabelbrüche an den Gurtstraffern (oft durch Sitzverstellung verursacht) oder ein defekter Schleifring am Lenkrad können permanente Fehler im Gerät speichern, die eine Reparatur erforderlich machen.

Es ist wichtig zu beachten, dass es Varianten dieser Teilenummer gibt, wie z.B. 3D0 909 601 B oder 3D0 909 601 F. In verwandten Premium-Modellen von Bentley oder Porsche kommen auch ähnliche Nummern wie 3D0909601D/E zum Einsatz, die plattformspezifische Hard- oder Software-Anpassungen aufweisen können.

Woran erkennt man einen Defekt am Airbag-Steuergerät 3D0 909 601 E?

Das eindeutigste Symptom für einen Defekt ist die permanent leuchtende Airbag-Kontrollleuchte im Tacho. Ein weiteres klares Anzeichen sind nicht löschbare Fehlercodes im Fehlerspeicher, die auf einen internen Steuergerätefehler oder gespeicherte Crash-Daten hinweisen. In manchen Fällen ist das Steuergerät per Diagnose gar nicht mehr erreichbar.

Die rote Airbag-Warnleuchte ist die direkte Aufforderung des Systems, eine Werkstatt aufzusuchen. Sie signalisiert, dass die passiven Sicherheitssysteme im Falle eines Unfalls möglicherweise nicht oder nicht korrekt funktionieren.

Beim Auslesen des Fehlerspeichers mit einem geeigneten Diagnosegerät werden spezifische Fehlercodes angezeigt. Nach einem Unfall ist dies typischerweise ein Eintrag wie "Crashdaten gespeichert" oder "Steuergerät gesperrt". Andere Fehler deuten auf Probleme mit der Spannungsversorgung oder den Zündkreisen hin.

Ein Totalausfall äußert sich oft darin, dass das Steuergerät auf Diagnoseanfragen nicht mehr antwortet. Der Versuch, eine Verbindung über die Adresse 15 herzustellen, scheitert, was auf einen schweren internen Hardware- oder Kommunikationsdefekt hindeutet.

In welchen Fahrzeugen ist das Steuergerät 3D0 909 601 E verbaut?

Dieses Airbag-Steuergerät ist vorrangig in den Oberklasse- und Luxusfahrzeugen des Volkswagen-Konzerns zu finden. Bei Airbag24 reparieren wir die Teilenummer 3D0 909 601 E, die unter anderem in spezifischen Modellen von Bentley und Porsche verbaut ist. Auch im VW Phaeton kommt dieses oder ein baugleiches Steuergerät zum Einsatz.

Bei Airbag24 haben wir dieses Steuergerät erfolgreich für folgende Modelle instand gesetzt:

Bentley: Continental GT (2. Generation, 2003-2013), Continental Supersports (Mk2), Continental GTC Speed (Mk1)

Porsche: Cayenne GTS (958)

Es ist entscheidend, stets die auf dem Gehäuse aufgedruckte Teilenummer abzugleichen, um die Kompatibilität sicherzustellen.

Wie läuft die Reparatur des Steuergeräts 3D0 909 601 E ab?

Der Reparaturprozess bei Airbag24 ist auf maximale Sicherheit und Zuverlässigkeit ausgelegt. Nach Eingang des ungeöffneten Steuergeräts erfolgt eine umfassende Analyse. Je nach Fehlerbild werden entweder die Crash-Daten professionell zurückgesetzt oder es wird eine elektronische Reparatur auf Bauteilebene durchgeführt. Abschließende Funktionstests garantieren die volle Einsatzbereitschaft, abgesichert durch 2 Jahre gesetzliche Gewährleistung.

Zunächst wird eine Eingangsprüfung durchgeführt. Die Techniker lesen den internen Fehlerspeicher aus, um die gemeldeten Probleme zu verifizieren. Eine Sichtprüfung der Platine und der Lötstellen folgt, um offensichtliche Schäden zu identifizieren.

Bei gespeicherten Crash-Daten wird der Speicherinhalt des EEPROM- oder Flash-Chips ausgelesen, die Crash-Flag entfernt und die bereinigten Daten wieder auf den Chip geschrieben. Bei elektronischen Defekten werden fehlerhafte Bauteile wie Widerstände, Kondensatoren oder SMD-Komponenten unter dem Mikroskop lokalisiert, ausgelötet und durch neue Originalbauteile ersetzt.

Nach der Reparatur wird das Steuergerät an einem speziellen Teststand auf seine volle Funktionsfähigkeit geprüft. Dabei werden alle Sensor-Eingänge und Zündkreis-Ausgänge simuliert. Erst wenn alle Tests erfolgreich sind und der interne Fehlerspeicher leer ist, wird das Gerät für den Rückversand freigegeben. Sie erhalten 2 Jahre gesetzliche Gewährleistung auf unsere Reparaturen.

Wichtig ist, das Steuergerät vor dem Ausbau auslesen zu lassen und die Fehlercodes zu dokumentieren. Nach dem Wiedereinbau muss der Fehlerspeicher im Fahrzeug gelöscht werden. In manchen Fällen kann eine Neukalibrierung von angebundenen Systemen wie dem Lenkwinkelsensor notwendig sein.
