B1209 Airbag-Steuergerät Fehler

Was signalisiert der Fehlercode B1209 im Airbag-Steuergerät?

Der Fehlercode B1209 signalisiert eine Störung im Testmodus des Airbag-Steuergeräts (SRS). Dies bedeutet entweder, dass das Steuergerät fälschlicherweise in einem Diagnose- oder Testmodus feststeckt oder dass ein interner Fehler des Prüfsignals vorliegt, der eine korrekte Systemüberwachung und -funktion verhindert. Die Sicherheit des Airbag-Systems ist dadurch nicht mehr gewährleistet.

Technisch gesehen deutet dieser Fehler darauf hin, dass die interne Selbstdiagnose des Steuergeräts fehlschlägt. Bei jedem Fahrzeugstart führt die Einheit einen Selbsttest durch. B1209 wird gesetzt, wenn dieser Test nicht erfolgreich abgeschlossen werden kann oder das Gerät eine zuvor aktivierte Diagnoseroutine, zum Beispiel durch ein Werkstattsystem, nicht ordnungsgemäß beenden kann.

Die Ursache kann dabei sowohl eine fehlerhafte Software-Logik als auch, und das ist häufiger der Fall, ein Hardwaredefekt sein. Interne Schaltkreise, die für die Erzeugung oder Überprüfung von Testsignalen zuständig sind, können beschädigt sein. Dies betrifft oft den Mikrocontroller oder zugehörige Sensoren direkt auf der Platine des Steuergeräts.

Woran erkennt man den Fehler B1209?

Das primäre Symptom für den Fehler B1209 ist eine permanent leuchtende oder blinkende Airbag-Warnleuchte im Kombiinstrument. In vielen Fällen ist zudem keine Kommunikation mit dem Airbag-Steuergerät über ein Diagnosegerät möglich, und Versuche, den Fehlerspeicher zu löschen oder das System zurückzusetzen, scheitern, da das Gerät im fehlerhaften Zustand verbleibt.

Das auffälligste Anzeichen ist die aktivierte SRS- oder Airbag-Kontrollleuchte. Sie erlischt nach dem Motorstart nicht, was signalisiert, dass das gesamte Rückhaltesystem als Vorsichtsmaßnahme deaktiviert wurde.

Ein weiteres typisches Merkmal ist die fehlende Ansprechbarkeit des Steuergeräts. Wenn eine Werkstatt versucht, mit einem Diagnosegerät auf das Modul zuzugreifen, wird die Kommunikation verweigert. Das Gerät ist quasi 'eingefroren' und reagiert nicht mehr auf externe Befehle, was die Diagnose erschwert.

Folglich lassen sich Fehlercodes nicht löschen oder das System zurücksetzen. Solange der interne Fehler B1209 aktiv ist, blockiert das Steuergerät alle Versuche, es in einen normalen Betriebszustand zu versetzen.

Welche Ursachen führen zu Fehlercode B1209?

Hauptursache für B1209 ist, dass das Steuergerät nach einer Diagnose nicht korrekt aus dem Testmodus zurückgesetzt wurde. Alternativ liegt ein interner Hardwaredefekt vor, bei dem Bauteile wie Mikrocontroller, Speicherchips oder Kondensatoren auf der Platine ausfallen und das interne Prüfsignal stören. Seltener können auch externe Faktoren wie Kurzschlüsse den Fehler auslösen.

Eine häufige Ursache ist ein im Diagnose- oder Testmodus verbliebenes Steuergerät. Dies kann passieren, wenn nach einer Reparatur oder Diagnose mit ungeeigneten Geräten gearbeitet wird und der Befehl zum Beenden des Testmodus nicht korrekt übermittelt wird. Das Steuergerät bleibt in diesem Zustand hängen und meldet den Fehler B1209.

Eine gravierendere Ursache ist ein interner Defekt des Prüfsignals. Hierbei handelt es sich um einen Hardwarefehler auf der Platine des Steuergeräts. Fehlerhafte Bauteile wie der Mikrocontroller, Speicherbausteine, Relais oder Kondensatoren können die korrekte Ausführung des Selbsttests verhindern. Auch Kurzschlüsse oder beschädigte Leiterbahnen sind mögliche Auslöser.

In selteneren Fällen können auch externe Probleme wie defekte Airbag-Sensoren, beschädigte Airbag-Module oder Kurzschlüsse in der Fahrzeugverkabelung zu internen Fehlinterpretationen im Steuergerät führen, die schließlich als B1209 protokolliert werden.

Welche Fahrzeuge sind von B1209 betroffen?

Der Fehlercode B1209 tritt bei einer breiten Palette von Herstellern auf. Besonders häufig sind Modelle von Mitsubishi wie der Pajero Sport, L200 und Eclipse Cross betroffen. Aber auch Fahrzeuge von Seat, Chrysler, Nissan, Honda, Infiniti und Toyota können diesen spezifischen Fehler im Airbag-Steuergerät aufweisen.

Bei Airbag24 haben wir Erfahrung mit der Reparatur des Fehlers B1209 bei einer Vielzahl von Marken und Modellen. Dazu gehören unter anderem:

Mitsubishi: Pajero Sport (K90), L200 (KA, KJ, K74), Eclipse Cross (GK), Outlander, Lancer, Galant, Triton, Strada, Delica, Endeavor, Montero, Shogun sowie Mirage, Colt, Carisma, GTO, Space Wagon, Grandis, RVR und weitere.

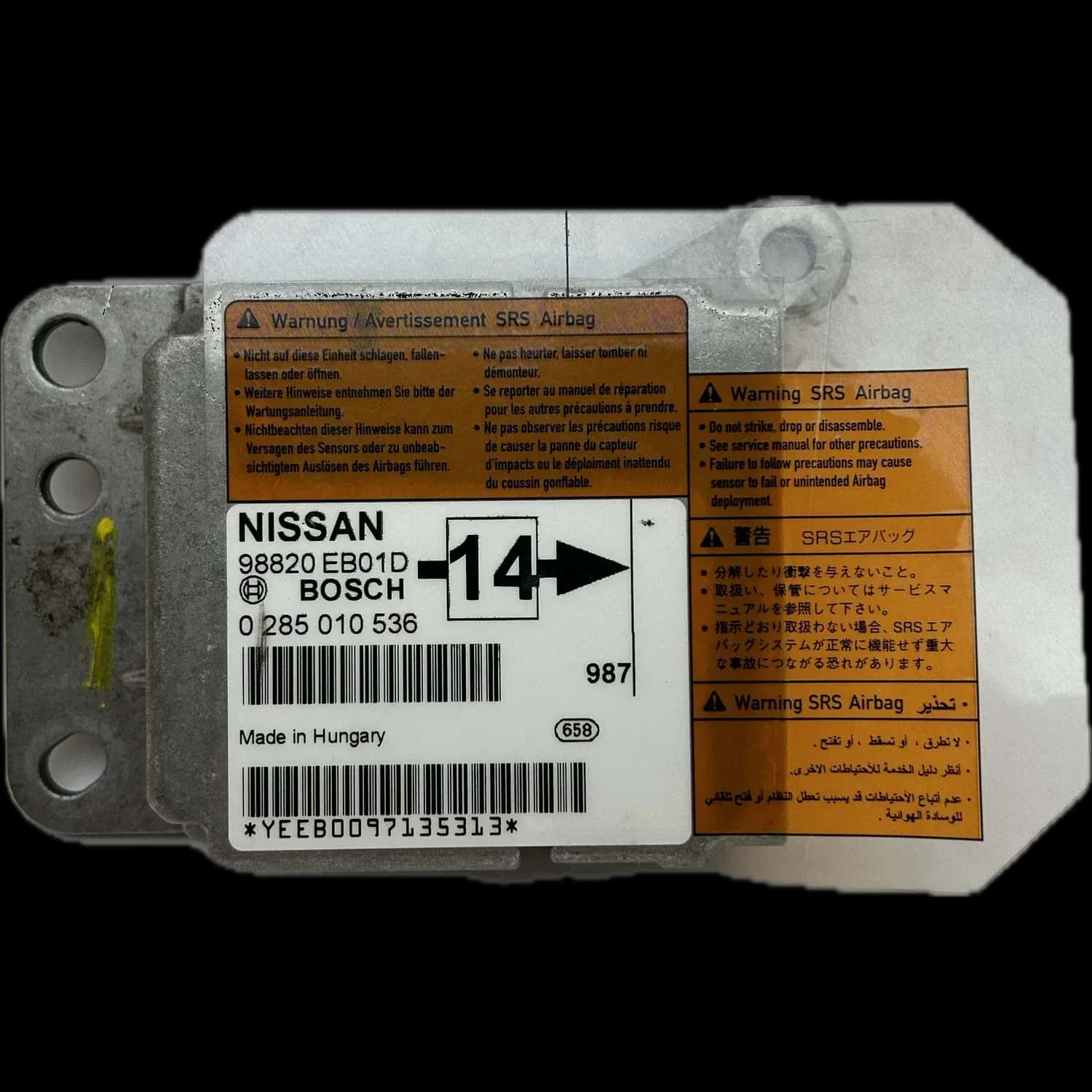

Nissan: Sunny (B13, B15), Maxima (A36), Cima (Y31), Fairlady Z (Z33), Navara (D21), Leaf (ZE1).

Seat: Arona Xcellence (Mk1), Alhambra Xcellence (Mk2).

Chrysler: Intrepid (LH), Daytona (G), Sundance (P), Newport (4th Gen).

Weitere Marken: Bentley (T-Series T2), Chevrolet (Corvette Z06 C7), Daihatsu (Cuore L251, Charade G11), Honda (Civic 9. Gen), Hummer (EV Pickup, HMMWV), Infiniti (M35, M37, Q40), Iveco (Trakker I, Trakker II), Saturn (SL SL2), Toyota (Tundra Capstone).

Wie wird der Fehler B1209 professionell repariert?

Die professionelle Reparatur des Fehlers B1209 erfolgt auf Bauteilebene. Nach Einsendung wird das Steuergerät geöffnet und die Platine elektronisch analysiert. Defekte Komponenten wie Mikrocontroller oder Kondensatoren werden identifiziert und ersetzt. Anschließend wird das Gerät zurückgesetzt, auf seine volle Funktion getestet und ist nach dem Einbau wieder uneingeschränkt nutzbar.

Nach der Einsendung des ausgebauten Steuergeräts an Airbag24 folgt ein bewährter Reparaturablauf. Zuerst wird der Fehler im Labor verifiziert, um andere Ursachen auszuschließen. Anschließend wird das Gehäuse fachmännisch geöffnet, um Zugang zur Platine zu erhalten.

Der Kern der Reparatur ist die Diagnose auf Komponentenebene. Mit speziellen Messgeräten werden alle relevanten Bauteile wie Mikroprozessoren, Speicherchips, Relais und Kondensatoren geprüft. Defekte Teile werden präzise ausgelötet und durch neue, hochwertige Komponenten ersetzt.

Nach dem Austausch der Hardware wird die Software des Steuergeräts zurückgesetzt, um sicherzustellen, dass es nicht mehr im Testmodus feststeckt. Eine abschließende Prüfung am Simulator stellt die korrekte Kommunikation und Funktion aller Airbag-Kreise sicher. Auf die Reparatur erhalten Sie selbstverständlich 2 Jahre gesetzliche Gewährleistung.
