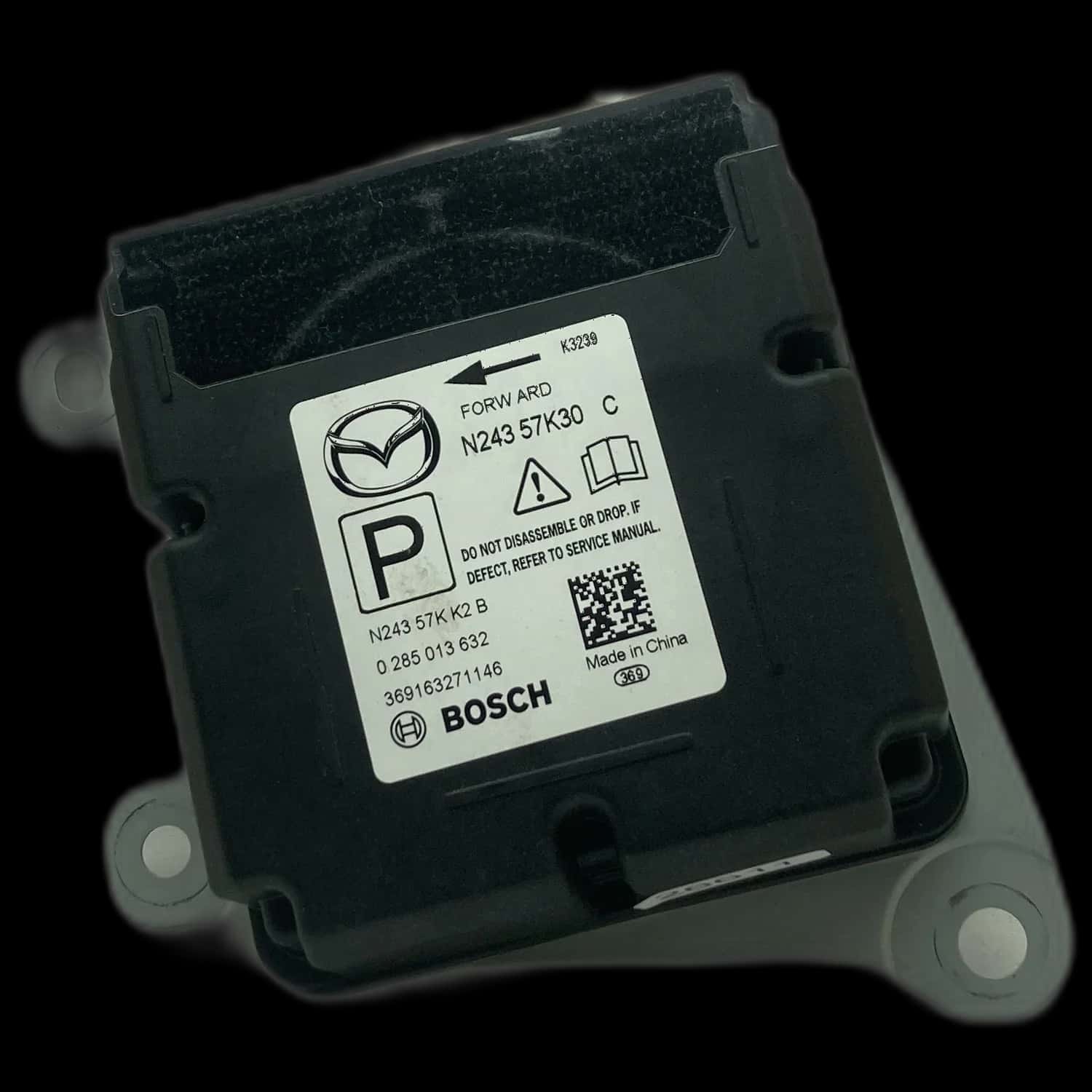

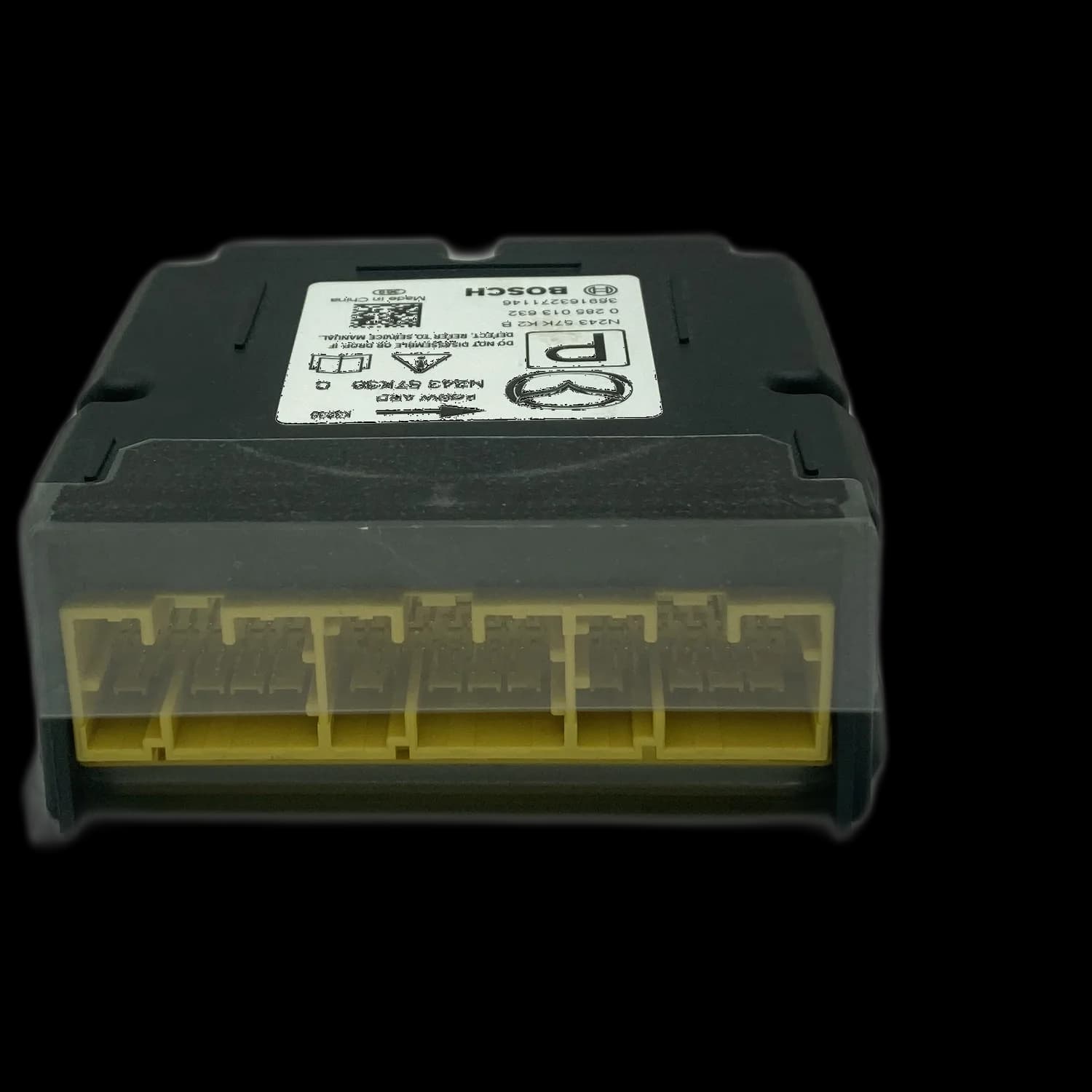

Airbag-Steuergerät mit der Teilenummer N243 57K30 C

Welche Funktion hat das Airbag-Steuergerät N243 57K30 C?

Das Airbag-Steuergerät N243 57K30 C ist die zentrale Steuereinheit des Insassenschutzsystems (SRS) im Mazda MX-5 / Miata der Baureihe ND. Es verarbeitet die Daten der Crash-Sensoren und entscheidet über die Auslösung von Front-, Seiten- und Knieairbags sowie der Gurtstraffer. Zudem steuert es die Airbag-Warnlampe im Kombiinstrument.

Als Gehirn des passiven Sicherheitssystems ist dieses Modul für die korrekte Funktion aller Rückhaltekomponenten verantwortlich. Technisch ist es oft mit der Bosch-Teilenummer 0 285 013 632 identifiziert und nutzt einen spezifischen 95128 EEPROM-Speicherchip, um Konfigurations- und Ereignisdaten, wie beispielsweise Crash-Daten, permanent zu sichern.

Eine einwandfreie Funktion ist entscheidend, da ein defektes oder blockiertes Steuergerät im Ernstfall die lebensrettenden Systeme nicht aktivieren kann.

Welche Defekte treten bei N243 57K30 C auf?

Die häufigste Ursache für einen Ausfall des Steuergeräts N243 57K30 C ist die Speicherung von Crash-Daten nach einem Unfall. Daneben treten interne elektronische Fehler ohne Crash-Ereignis auf, etwa durch Kommunikationsstörungen oder Speicherfehler im EEPROM. Auch äußere Einflüsse wie Feuchtigkeit können zu Defekten führen.

Nach einem Unfall, bei dem Airbags oder Gurtstraffer ausgelöst wurden, speichert das Steuergerät einen sogenannten "Crash Data Stored" oder "ECU error"-Eintrag. Dieser Eintrag ist permanent und lässt sich nicht mit herkömmlichen Diagnosegeräten löschen, wodurch das System aus Sicherheitsgründen blockiert wird.

Unabhängig von einem Unfall können interne Fehler auftreten. Dazu gehören Kommunikationsabbrüche zum Steuergerät, sodass es per Diagnose nicht mehr erreichbar ist, oder Schreib- und Lesefehler im 95128 EEPROM. Solche Defekte können auch nach Spannungsschwankungen, einer leeren Batterie oder unsachgemäßer Starthilfe entstehen.

In selteneren Fällen sind physische Schäden die Ursache. Korrosion durch Feuchtigkeit am Gehäuse oder an den Steckkontakten sowie beschädigte Leiterbahnen durch unsachgemäße Reparaturversuche können ebenfalls zu einem Totalausfall führen.

Woran erkennt man einen Defekt am Steuergerät N243 57K30 C?

Das eindeutigste Symptom ist eine permanent leuchtende Airbag-Kontrollleuchte im Tacho. Zudem lässt sich der Fehlerspeicher bei gespeicherten Crash-Daten nicht mehr mit einem Standard-OBD-Gerät löschen. In manchen Fällen ist auch keine Kommunikation mehr mit dem Steuergerät möglich, was die Diagnose erschwert.

Die Airbag-Warnlampe, die nach dem Fahrzeugstart nicht erlischt, ist der primäre Hinweis auf ein Problem im SRS-System. Sie signalisiert, dass das System nicht betriebsbereit ist und im Falle eines Unfalls möglicherweise nicht auslöst.

Ein weiteres klares Anzeichen ist das Scheitern von Löschversuchen des Fehlerspeichers. Während sich temporäre Fehler (Softcodes) oft zurücksetzen lassen, bleiben sogenannte Hardcodes, insbesondere nach einem Crash, fest im EEPROM gespeichert und blockieren das Modul.

Wenn ein Diagnosegerät gar keine Verbindung zum Airbag-Steuergerät aufbauen kann, deutet dies auf einen schwerwiegenden internen Defekt hin, der eine elektronische Überprüfung auf Platinenebene erfordert.

In welchen Fahrzeugen ist das Steuergerät N243 57K30 C verbaut?

Das Airbag-Steuergerät mit der Teilenummer N243 57K30 C ist spezifisch für die vierte Generation des Mazda MX-5, auch bekannt als Miata ND. Bei Airbag24 wird dieses Modul für die entsprechenden Modelljahre ab ca. 2015 professionell instand gesetzt.

Bei Airbag24 reparieren wir das Steuergerät N243 57K30 C für folgendes Modell:

Mazda MX-5 / Miata (Baureihe ND, ab ca. 2015)

Wie läuft die Reparatur des Steuergeräts N243 57K30 C ab?

Die Reparatur zielt darauf ab, das Steuergerät in den Werkszustand zurückzusetzen. Nach Einsendung an Airbag24 wird der Speicherinhalt des 95128 EEPROM ausgelesen, die Crash-Daten werden professionell entfernt und der bereinigte Datensatz wird zurückgeschrieben. Anschließend erfolgt ein Funktionstest. Auf alle Reparaturen gibt es 2 Jahre gesetzliche Gewährleistung.

Nachdem das ausgebaute Steuergerät bei Airbag24 eingetroffen ist, wird es zunächst einer Eingangsprüfung unterzogen. Die Techniker öffnen das Gehäuse, um direkten Zugriff auf die Platine und den EEPROM-Speicherchip zu erhalten.

Der Kern der Reparatur ist die Neuprogrammierung des Speichers. Der Inhalt des EEPROMs wird mit Spezialequipment ausgelesen. Die im Datensatz gespeicherten Crash-Events werden analysiert und durch einen sauberen, fehlerfreien Werksdatensatz ersetzt. Dabei wird sichergestellt, dass wichtige Konfigurationsdaten wie die Fahrgestellnummer (VIN) und die korrekten Checksummen erhalten bleiben.

Falls zusätzlich Hardware-Defekte wie kalte Lötstellen, korrodierte Leiterbahnen oder defekte Bauteile vorliegen, werden diese im selben Schritt fachmännisch behoben. Nach dem Zurückschreiben der bereinigten Daten wird das Steuergerät auf einem Prüfstand getestet, um die einwandfreie Kommunikation und Fehlerfreiheit zu verifizieren.

Was sind die Vorteile einer Reparatur?

Der entscheidende Vorteil ist die erhebliche Kostenersparnis von oft über 70 % im Vergleich zu einem Neuteil von Mazda. Da das Originalsteuergerät erhalten bleibt, ist keine aufwendige Neu-Codierung im Fahrzeug notwendig. Zudem ist die Reparatur eine nachhaltige Lösung, die wertvolle Ressourcen schont.

Ein neues Airbag-Steuergerät ist oft mit hohen Kosten verbunden. Die Reparatur bietet eine wirtschaftlich sinnvolle Alternative, ohne Kompromisse bei der Sicherheit oder Funktionalität einzugehen.

Ein weiterer wichtiger Pluspunkt ist der Plug-and-Play-Charakter der Reparatur. Das reparierte Steuergerät ist bereits auf das Fahrzeug konfiguriert (VIN-Zuordnung), wodurch eine teure und zeitaufwendige Programmierung in der Werkstatt entfällt. Nach dem Einbau und der Prüfung aller SRS-Komponenten ist das System sofort wieder einsatzbereit.

Durch die Wiederverwendung des vorhandenen Moduls wird Elektroschrott vermieden und die Produktion neuer Teile reduziert, was einen positiven Beitrag zum Umweltschutz leistet.
