Réparation calculateur airbag Lotus Exige Series 2

Qu'est-ce qu'un calculateur airbag Lotus Exige Series 2 ?

Le calculateur airbag de la Lotus Exige Series 2 est l'unité de commande centrale du système de retenue (SRS) : il relie capteurs, circuits d'allumage et airbags en un seul système. En cas d'accident, il déclenche les airbags et les prétensionneurs de ceinture ; sinon, il surveille l'ensemble et signale les défauts par le témoin d'airbag. Après un accident, il enregistre les données de crash et se verrouille.

Les capteurs de crash envoient en permanence des signaux au calculateur. Celui-ci les évalue en quelques millisecondes et pilote en conséquence les circuits d'allumage des airbags et des prétensionneurs de ceinture. Sans cette interaction, aucun système de retenue ne se déclencherait en cas d'urgence.

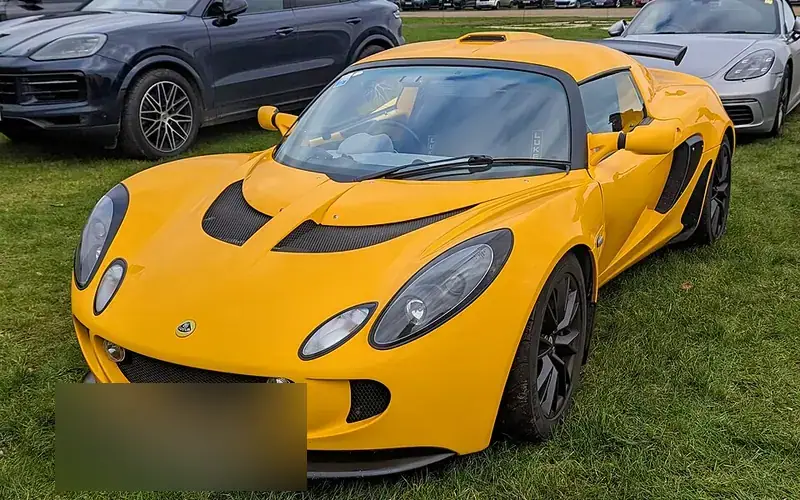

L'appareil est monté dans la Lotus Exige Series 2 (2004 à 2011) ; il provient de Siemens VDO. Outre le déclenchement, l'autosurveillance fait aussi partie de ses fonctions, car chaque défaut détecté est enregistré.

Pourquoi le calculateur airbag Lotus Exige Series 2 est-il défectueux ?

Le plus souvent, la cause est constituée par des données de crash enregistrées : elles restent dans l'appareil après un accident, même si aucun airbag ne s'est déclenché, et ne peuvent pas être effacées avec un outil de diagnostic ordinaire. D'autres causes sont le vieillissement de l'électronique, des soudures froides, l'humidité et la corrosion au niveau des connecteurs ou des pics de tension.

Des pics de tension peuvent survenir par exemple avec une batterie faible ou lors d'un démarrage avec câbles. L'humidité agit à long terme, car les contacts s'oxydent et des résistances de contact apparaissent. Une électronique ancienne et des soudures fissurées provoquent des défaillances que l'appareil enregistre comme un défaut.

Un indice de défaut est le témoin d'airbag qui reste allumé en permanence. Une mémoire des défauts impossible à effacer ou un outil de diagnostic sans connexion le laissent aussi supposer. Il faut noter que tous les véhicules de cette série ne sont pas équipés d'airbags : un calculateur airbag n'est monté que sur les véhicules dotés d'airbags.

Codes défaut courants lors de la réparation du calculateur airbag Lotus Exige Series 2

Sur la Lotus Exige Series 2, les codes concernent les circuits d'allumage des airbags frontaux. Ils sont lus avec un outil de diagnostic et indiquent dans quelle zone le système a détecté une anomalie.

Ces codes apparaissent dans les mémoires des défauts de ces véhicules.

• B0001 → Airbag frontal conducteur, circuit d'allumage défaillant
• B0010 → Airbag frontal passager, circuit d'allumage défaillant

Veuillez noter qu'un code isolé ne désigne pas clairement le calculateur comme cause. Un connecteur défectueux, un câble endommagé ou un module d'airbag peut produire la même entrée. C'est pourquoi seul le contrôle de l'appareil tranche.

Quels numéros de pièces existe-t-il pour la réparation du calculateur airbag Lotus Exige Series 2 ?

Chaque calculateur porte sur son étiquette un numéro de pièce qui définit la version exacte. Comme les numéros d'une même série diffèrent selon l'équipement et l'année de construction, relevez cette indication avant l'envoi.

La liste ci-dessous présente des numéros connus pour la Lotus Exige Series 2 ; elle n'est pas exhaustive.

• A121B0060F

Vérifiez si le numéro figurant sur votre étiquette y apparaît. Cela confirme seulement qu'il s'agit du bon appareil. Seule la lecture de la mémoire des défauts ou le contrôle indique si un défaut est présent.

Jusqu'à la réparation, procédez ainsi : lisez la mémoire des défauts, débranchez la batterie, démontez le calculateur, créez en ligne un ordre de réparation et envoyez l'appareil. Le contrôle, la réparation et le test durent en général 3 à 4 jours ouvrés chez Airbag24.

Le calculateur réparé revient avec toutes les données du véhicule et fonctionne dès sa réinstallation — aucun codage ni aucune programmation n'est nécessaire.
