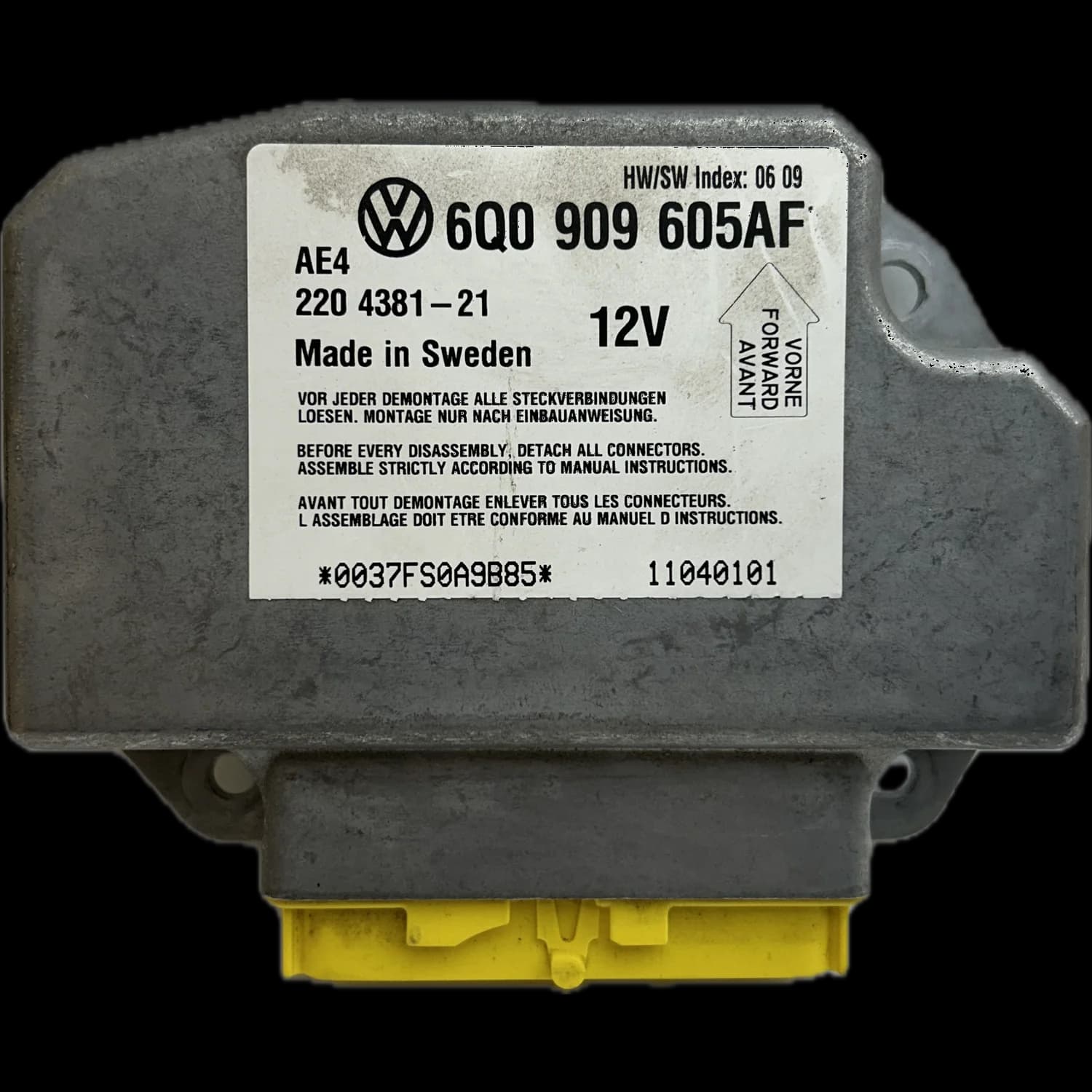

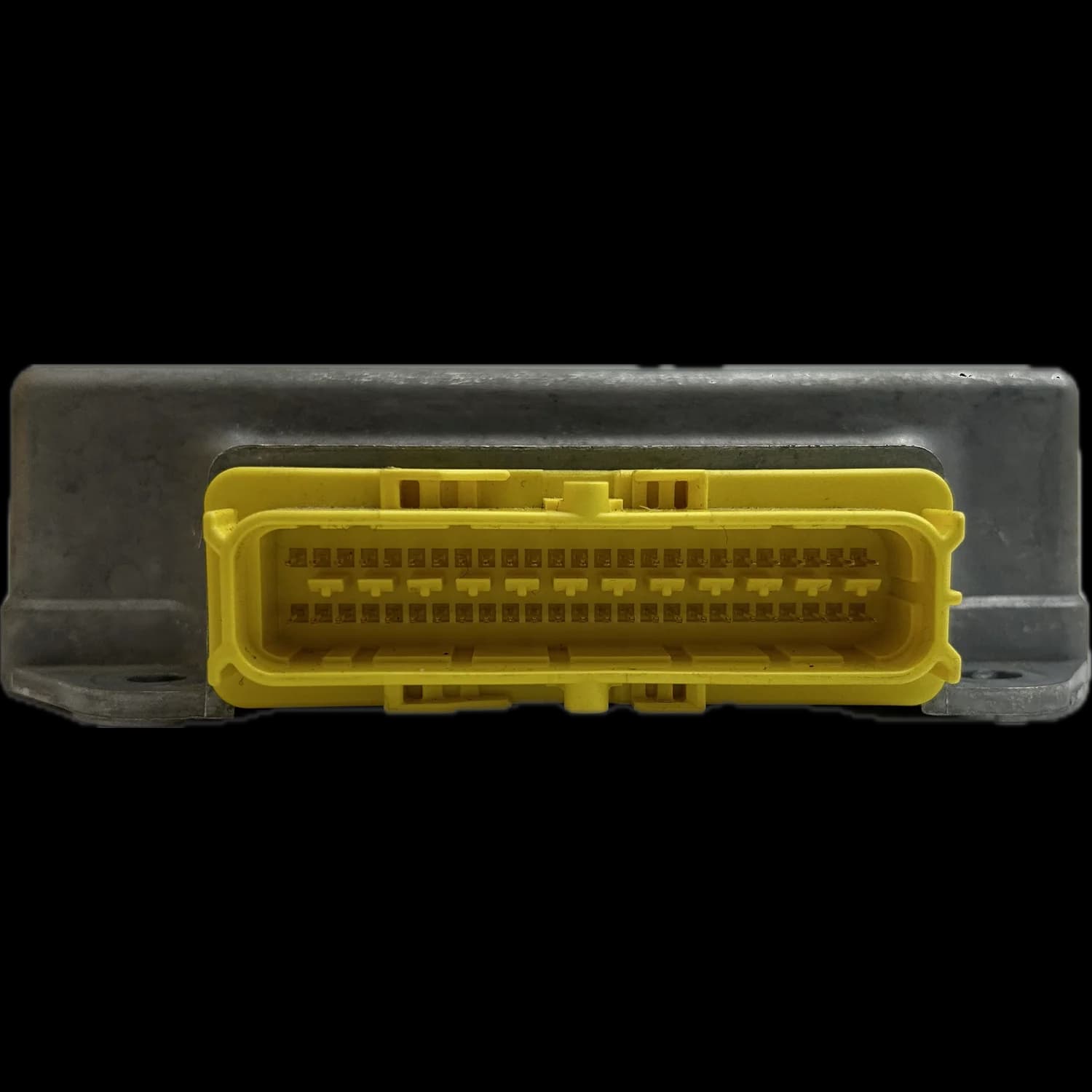

6Q0909605AF - Réparation du calculateur d'airbag

Quelle est la fonction du calculateur airbag 6Q0909605AF ?

Le calculateur airbag portant la référence 6Q0909605AF est l'unité centrale du système de retenue des occupants (SRS) dans des véhicules tels que la VW New Beetle. Il analyse en permanence les données des capteurs d'accélération et décide, en cas d'accident, de l'activation des airbags et des prétensionneurs afin de protéger les occupants.

En tant que module SRS (Supplemental Restraint System), ce calculateur est responsable de la surveillance et du déclenchement de tous les éléments de sécurité passifs. Il communique avec les capteurs de choc installés à l'avant, sur les côtés et parfois à l'arrière du véhicule.

Lors d'une collision dépassant des valeurs de décélération prédéfinies, le calculateur envoie les impulsions d'allumage aux modules airbag concernés ainsi qu'aux prétensionneurs pyrotechniques. Après un déclenchement, les données de crash sont enregistrées de manière permanente et indélébile dans la mémoire de l'appareil.

Bien que la référence 6Q0909605AF soit principalement optimisée pour la Volkswagen New Beetle (années 1997–2010), elle est parfois associée à des modèles tels que la VW Golf 4, la Passat B7 ou le Caddy III. La version matérielle spécifique (p. ex. HW05/HW06) et la version logicielle (p. ex. SW09) déterminent la compatibilité et les fonctionnalités exactes.

Pourquoi le calculateur 6Q0909605AF tombe-t-il en panne ?

La cause la plus fréquente de défaillance du calculateur 6Q0909605AF est la présence de données de crash enregistrées en interne après un accident, qui bloquent tout fonctionnement ultérieur. D'autres défauts peuvent survenir en raison du vieillissement des composants électroniques, d'une sous-tension, d'une inversion des bornes de la batterie ou de défaillances matérielles internes rendant toute communication impossible.

Après un accident, le calculateur enregistre des « données de crash » indélébiles. Il s'agit d'une mesure de sécurité du constructeur qui nécessite le remplacement ou la réparation professionnelle du module. La mémoire des défauts ne peut alors plus être effacée avec les appareils de diagnostic classiques.

Les perturbations électriques du circuit électrique de bord constituent une autre source de défauts significative. De longues périodes d'immobilisation avec une batterie faible, un démarrage par câble ou l'inversion accidentelle des bornes de la batterie peuvent provoquer des surtensions endommageant des composants sensibles tels que les microcontrôleurs ou les condensateurs sur la carte électronique. Des clients signalent des défauts imputables à une tension d'alimentation incorrecte sur les broches 1/34 et 40.

Le vieillissement naturel des composants électroniques peut également entraîner des pannes. Les soudures froides, les condensateurs défectueux ou les problèmes liés à la puce mémoire interne sont des défauts typiques liés à l'âge. Cela se manifeste souvent par des erreurs sporadiques ou une interruption totale de la communication.

Il est important de noter que toutes les variantes ne sont pas identiques. Ainsi, la référence proche 6Q0909605AL n'est par exemple pas acceptée en réparation par certains ateliers en raison de différences matérielles spécifiques.

Comment identifier un défaut du calculateur 6Q0909605AF ?

Un défaut du calculateur airbag 6Q0909605AF se manifeste généralement par un témoin airbag allumé en permanence ou clignotant de façon sporadique dans le combiné d'instruments. Il est souvent impossible de communiquer avec le calculateur via un appareil de diagnostic, ou la mémoire des défauts ne peut plus être effacée.

Le signe le plus évident est l'activation du témoin airbag. Celui-ci signale un dysfonctionnement dans le système de retenue et entraîne l'échec au contrôle technique, la sécurité des occupants n'étant plus garantie.

Un symptôme fréquent est l'interruption totale de la communication. Les ateliers ne peuvent plus accéder au calculateur avec leurs appareils de diagnostic. Le protocole de diagnostic affiche alors des messages tels que « FFFF », « Aucun système trouvé » ou une indication signalant que le calculateur ne répond pas.

Dans de nombreux cas, les codes défaut enregistrés dans la mémoire des défauts ne peuvent pas être effacés. Cela s'applique notamment après un accident lorsque des données de crash ont été mémorisées.

Les codes défaut typiques indiquant directement un défaut interne du calculateur sont 00003 (calculateur défectueux), 65535, 00532, 01763 ou le message en clair « Steuergerät 014 defekt ». Ces codes indiquent une défaillance interne irréparable nécessitant une réparation professionnelle.

Dans quels véhicules le calculateur 6Q0909605AF est-il monté ?

Le calculateur airbag 6Q0909605AF est principalement monté dans la Volkswagen New Beetle et couvre l'intégralité de la période de production de 1997 à 2010. Chez Airbag24, ce module spécifique est réparé de manière professionnelle pour la première génération et la génération restylée de la New Beetle.

L'application principale de ce calculateur concerne la gamme Volkswagen Beetle. Chez Airbag24, nous réparons la référence 6Q0909605AF pour les modèles spécifiques suivants :

Volkswagen :

New Beetle (1997–2005)

New Beetle (2005–2010)

Bien que le calculateur soit techniquement associé à d'autres véhicules de la plateforme VW de l'époque, tels que la Golf 4, la Passat B7 ou le Caddy III, son calibration et son logiciel spécifiques sont optimisés pour la New Beetle. Son installation dans d'autres modèles n'est donc pas recommandée sans précautions particulières.

L'expérience en réparation montre que le taux de succès peut varier selon la variante du véhicule. Dans certains cas isolés, comme celui d'une New Beetle Cabriolet de 2003, des difficultés lors de la réparation ont été signalées, ce qui souligne la complexité de l'opération.

Comment le calculateur 6Q0909605AF est-il réparé de manière professionnelle ?

La réparation professionnelle du calculateur 6Q0909605AF chez Airbag24 comprend une analyse électronique détaillée, l'effacement sécurisé des données de crash ainsi que le remplacement des composants défectueux. Après la remise en état, l'appareil est contrôlé afin de garantir une fonctionnalité complète conformément aux préconisations du constructeur, puis renvoyé avec une garantie de 12 mois.

Avant le démontage du calculateur, il convient, si cela est encore possible, de lire la mémoire des défauts et de joindre le protocole à l'appareil. Si toute communication est impossible, cela doit être indiqué sur l'ordre de réparation.

À réception chez Airbag24, le calculateur est soumis à un contrôle d'entrée. À l'aide de matériels et de logiciels spécialisés, les mémoires internes sont lues afin de diagnostiquer la cause exacte du défaut – qu'il s'agisse d'une mémoire verrouillée par des données de crash ou d'un défaut affectant des composants électroniques tels que les microcontrôleurs.

Le processus de réparation proprement dit comprend l'effacement des données de crash au niveau de la puce ou la correction des erreurs de communication et de codage. Les composants défectueux tels que les condensateurs ou les processeurs sont remplacés par des techniciens qualifiés. La fonction correcte de l'appareil est ensuite simulée sur un banc d'essai.

Après une réparation réussie, le calculateur est emballé de manière sécurisée pour le transport et renvoyé. Airbag24 accorde une garantie de 12 mois sur toutes les réparations. Après la réinstallation dans le véhicule, la mémoire des défauts du véhicule doit être effacée.

Quelles options d'expédition Airbag24 propose-t-il ?

Vous pouvez soit envoyer gratuitement votre calculateur défectueux à Airbag24, soit faire appel à un service d'enlèvement UPS. Pour le retour après réparation, des options standard gratuites et des options express flexibles sont disponibles, y compris contre remboursement. Un retrait en personne est également possible.

Pour l'envoi de votre calculateur démonté, deux options pratiques s'offrent à vous. Vous pouvez nous envoyer le colis à vos frais ou organiser un enlèvement par UPS à l'adresse de votre choix (par exemple à votre domicile ou dans votre atelier).

Une fois la réparation terminée, vous pouvez choisir parmi plusieurs options de retour. L'expédition standard UPS est gratuite et prend généralement 1 à 3 jours ouvrés.

Si vous avez besoin d'un délai plus court, nous proposons l'expédition express UPS, avec une livraison généralement effectuée en 1 à 2 jours ouvrés. Les deux modes d'expédition, standard et express, sont également disponibles avec un paiement contre remboursement.

Vous pouvez également récupérer votre calculateur réparé directement à notre site. C'est le moyen le plus rapide de récupérer votre pièce et de la réinstaller immédiatement dans le véhicule.
