3W7 909 601 - Réparation du calculateur d'airbag

Qu'est-ce que le calculateur airbag 3W7 909 601 ?

Le calculateur airbag 3W7 909 601 est une unité de contrôle centrale fabriquée par Bosch (type 95640) pour le système de protection des passagers. Il est utilisé principalement dans les modèles exclusifs Bentley et est responsable du traitement des signaux des capteurs de choc en cas d'accident et du déclenchement des systèmes de retenue vitaux tels que les airbags et les prétensionneurs.

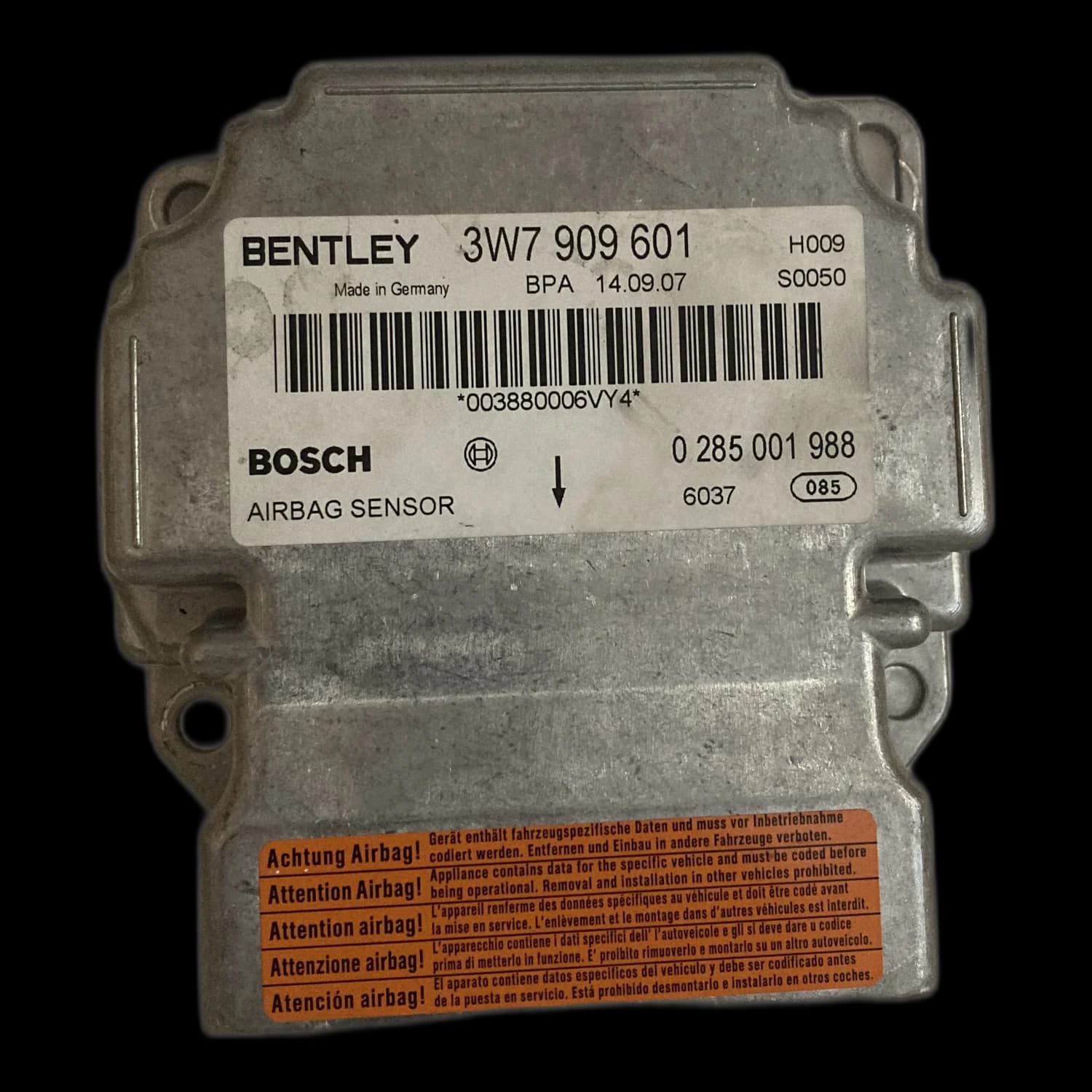

En tant qu'élément central de la sécurité passive du véhicule, l'unité portant le numéro de pièce Bosch 0 285 001 988 surveille en permanence tous les capteurs et actionneurs connectés du système de retenue.

Dans le système de diagnostic VCDS, ce calculateur est connu sous le nom de composant J234 à l'adresse 15 (Airbag). Il collecte les données des capteurs d'accélération et de pression pour évaluer la gravité et le type d'une collision.

Sur la base de cette analyse, le calculateur décide en quelques millisecondes quels airbags (avant, latéraux, tête) et quels prétensionneurs doivent être activés pour protéger optimalement les occupants.

Quels défauts se produisent sur le 3W7 909 601 ?

Les défaillances typiques du calculateur 3W7 909 601 sont principalement de nature électronique. Les causes fréquentes sont les défauts de carte (défauts de circuit imprimé), les condensateurs défaillants, les courts-circuits ou les dommages d'oxydation. Les erreurs logicielles internes ou les verrous de données causés par un accident peuvent également bloquer le fonctionnement de l'appareil et nécessiter une réparation.

L'électronique complexe peut s'endommager au fil du temps par vieillissement ou influences environnementales. En particulier, les soudures peuvent se casser ou des composants comme les condensateurs peuvent perdre leurs spécifications, ce qui entraîne des signaux non plausibles ou une défaillance totale.

Une autre cause fréquente de dysfonctionnement est la mémorisation des données de crash après un accident. Dans ce cas, le calculateur se verrouille lui-même pour des raisons de sécurité et doit être réinitialisé professionnellement.

Ces défauts peuvent également survenir sur des calculateurs connexes. Ceux-ci incluent les numéros de pièce 3W3 959 655 A, 3W8 909 601 U, 3D0 909 601 E et 3Z7 909 601, qui sont utilisés dans le même environnement technologique du groupe Volkswagen.

Comment reconnaître un défaut sur le calculateur 3W7 909 601 ?

Un défaut du calculateur airbag 3W7 909 601 se manifeste presque toujours par un témoin de commande airbag allumé en permanence sur le combiné d'instruments. De plus, il est souvent impossible d'accéder au calculateur (adresse 15) via un appareil de diagnostic, ce qui rend le diagnostic en atelier considérablement plus difficile ou impossible.

Le symptôme le plus apparent est le voyant d'avertissement airbag rouge qui ne s'éteint plus après le démarrage du moteur. Cela signale une défaillance critique du système de retenue, ce qui signifie que les airbags risquent de ne pas se déclencher en cas d'accident.

Un autre indicateur clair est l'absence de communication. Lorsqu'un atelier tente d'accéder à l'adresse 15 (Airbag J234) avec des systèmes de diagnostic tels que VCDS ou ODIS, la connexion échoue. Le calculateur ne « répond » plus.

Dans certains cas, des codes défauts peuvent encore être lus, pointant vers une « défaillance interne du calculateur ». Cela confirme que la cause ne provient pas d'un capteur externe, mais de l'unité de contrôle elle-même.

Dans quels modèles le 3W7 909 601 est-il installé ?

Le calculateur 3W7 909 601 est conçu spécifiquement pour les véhicules de luxe de la marque Bentley. On le trouve principalement dans diverses versions de la série Continental, notamment GT, GTC et Supersports. Des modèles comme la Bentley Azure et Brooklands utilisent également ce calculateur ou des unités de contrôle technologiquement très similaires de Bosch.

Chez Airbag24, nous réparons le calculateur 3W7 909 601 et ses variantes connexes pour une sélection exclusive de véhicules Bentley. La compatibilité s'étend sur plusieurs générations et variantes de modèles.

Les modèles principaux comprennent : Bentley Continental GT 2e génération (2003-2013), Bentley Continental GT Speed Mk2, Bentley Continental GT Speed Mk3, Bentley Continental Supersports Mk2 et Bentley Continental GTC Speed Mk1.

De plus, cette architecture de calculateur est également utilisée dans la Bentley Azure Mk1 et la Bentley Brooklands Mk1. Des liens technologiques existent également avec les systèmes utilisés par exemple dans la VW Phaeton (voir numéro de pièce 3D0 909 601 E).

Comment se déroule la réparation chez Airbag24 ?

Après l'envoi de votre calculateur démonté à Airbag24, nos techniciens effectuent un diagnostic précis pour localiser la cause de la défaillance électronique. La réparation s'effectue au niveau des composants et restaure les fonctionnalités complètes. Un grand avantage est que le codage original du véhicule est préservé, ce qui rend une reprogrammation coûteuse inutile.

Le processus commence par le démontage professionnel du calculateur défectueux du véhicule. Envoyez-nous ce dernier bien emballé avec le formulaire de réparation dûment rempli.

Chez Airbag24, l'appareil est ouvert et le circuit imprimé est analysé. Les composants défectueux tels que les condensateurs ou les puces mémoire sont remplacés, les soudures froides sont refaites et les données de crash éventuellement mémorisées sont supprimées professionnellement.

L'appareil réparé fonctionne à nouveau comme une pièce neuve. Comme la configuration originale est préservée, il peut être remis en service immédiatement après l'installation (Plug-and-Play).

Nous offrons une garantie complète de 12 mois sur chaque réparation effectuée.

Quelles options d'expédition Airbag24 propose-t-elle ?

Airbag24 vous offre un processus d'expédition flexible et sécurisé. Vous pouvez envoyer gratuitement votre calculateur défectueux vous-même ou le faire enlever confortablement par UPS à un endroit de votre choix. Pour le retour du calculateur réparé, vous avez à votre disposition l'expédition UPS standard gratuite ainsi que des options Express et Contre remboursement plus rapides.

Pour l'envoi aller, vous avez le choix : soit vous envoyez le colis à vos frais, soit vous réservez l'enlèvement confortable UPS directement lors de votre demande de réparation. Une remise personnelle à notre établissement est également possible.

Après une réparation réussie, le retour s'effectue standardement via l'expédition UPS standard gratuite pour vous (1 à 3 jours ouvrables).

Si vous avez besoin du composant plus rapidement, nous vous proposons également des options payantes supplémentaires telles que l'expédition Express UPS (1 à 2 jours ouvrables).

Les deux types d'expédition, Standard et Express, sont également disponibles en variante Contre remboursement. Vous pouvez également venir retirer personnellement le calculateur réparé chez nous.
